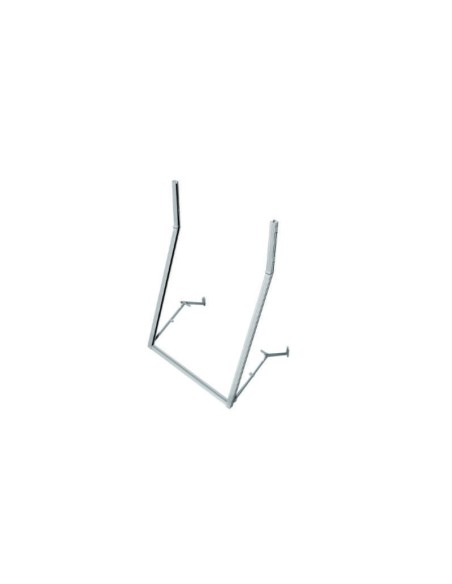

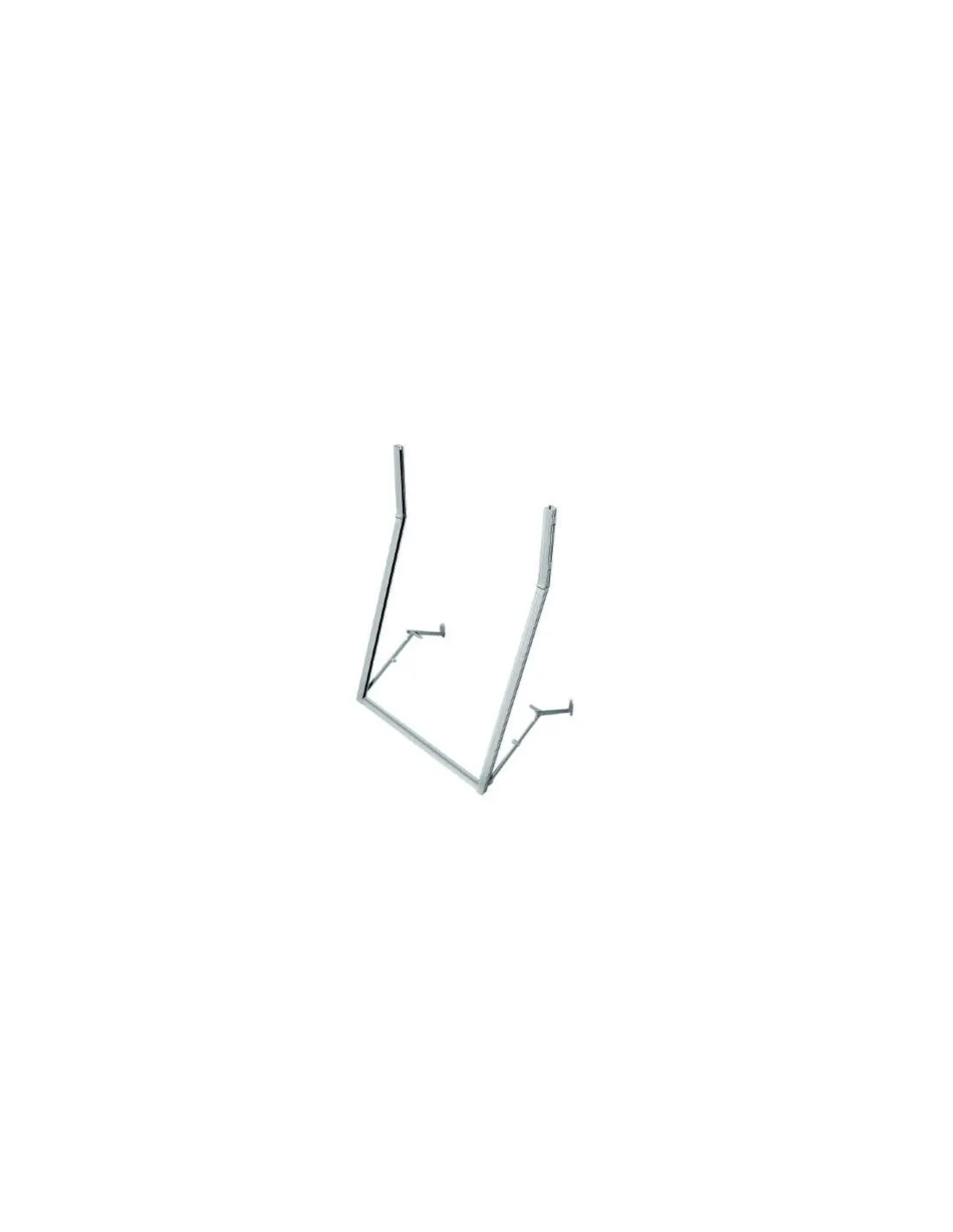

Telaio a sporgere in ferro Mod.Roma ^*

Leva: scegli laterale o centrale fra le opzioni del negozio, verificando posizione del comando e larghezza del telaio.

Attacco tipo Roma: non sostituire questa variante con un’altra senza confrontare le sezioni di montaggio.

Spazio esterno: controlla persiane, grate, zanzariere e altri elementi che possono interferire con la sporgenza.

Fornitura: telaio nella configurazione, materiale e tipo di leva confermati.

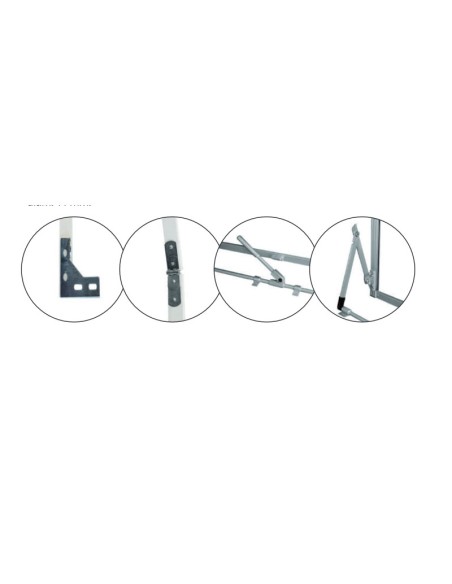

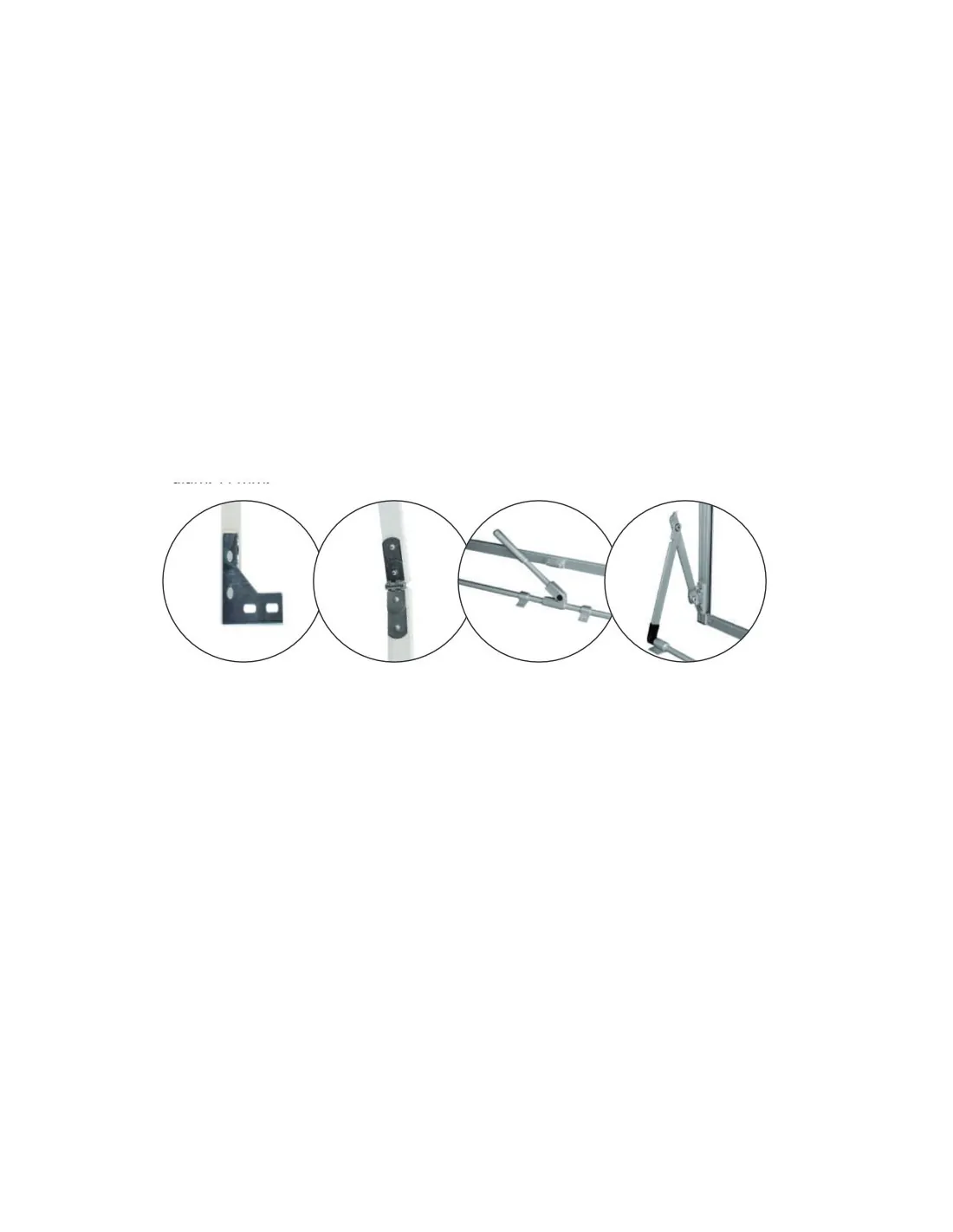

Distinta: verifica guide, traverso, bracci, cerniere, raccordi e accessori effettivamente compresi.

Esclusioni: telo tapparella, rullo, cassonetto e lavori di posa non sono inclusi automaticamente.

Criterio del campo: seleziona Misure Luce oppure Misure Finite secondo il rilievo effettuato. Non sottrarre una tolleranza e poi richiederla di nuovo in produzione.

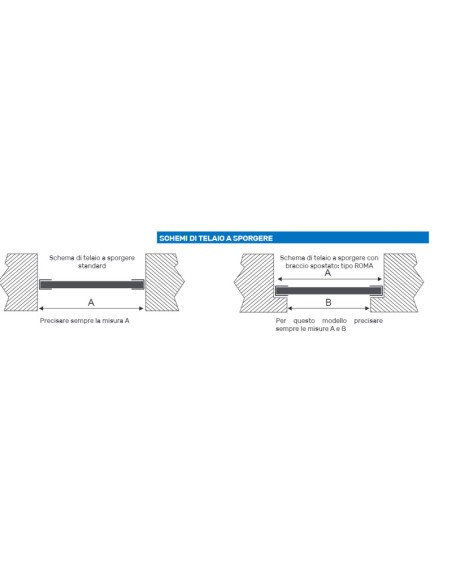

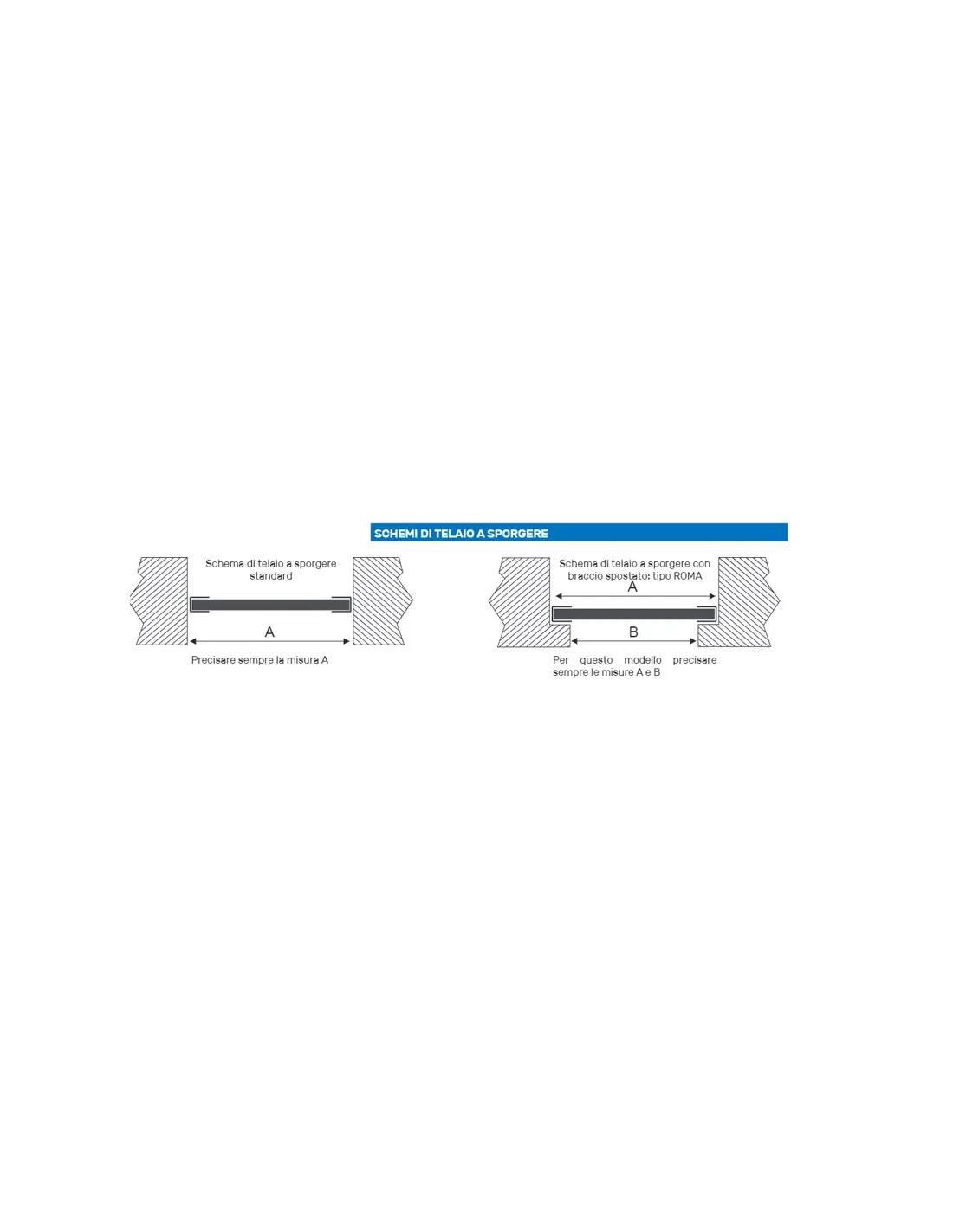

Quota A: nello schema del produttore è la misura del vuoto meno 4 mm; si applica alla versione e alla posa illustrate.

Quota B: richiesta per l’attacco tipo Roma; va rilevata secondo lo schema, senza ricavarla dalla sola quota A.

Risvolto X del tipo Roma: nel catalogo il limite è 13 mm per leva centrale o laterale.

Altezza T e snodo: rileva le quote verticali dello schema. Il catalogo indica uno snodo da 300 mm se non specificato: conferma sempre la misura necessaria all’ordine.

Controllo della sede: verifica fuori squadra, appoggi, spazi per le cerniere e percorso della tapparella. I limiti generici dei campi non sostituiscono la verifica della variante.

Posa: controlla sede, attacco, quota dello snodo e allineamento delle guide seguendo il manuale del telaio.

Prova: verifica apertura a sporgere, chiusura e corsa della tapparella senza forzature o interferenze.

Fissaggi: il supporto deve essere idoneo al sistema e alla posa. Il telaio a sporgere non va usato come parapetto o punto di appoggio per persone.

Cura: mantieni puliti guide e snodi e controlla periodicamente bracci, cerniere e fissaggi secondo le istruzioni del produttore.

Versione del ricambio: nome simile o quota nominale uguale non garantiscono l’intercambiabilità. Confronta codice, forma e componenti abbinati.

Immagini: illustrano il prodotto o varianti della famiglia. Sono compresi soltanto gli elementi confermati nella distinta dell’ordine.

Prima dell’acquisto: se il sistema non è identificato, invia fotografie e misure dei componenti e della sede.

Prezzi e disponibilità: restano quelli del negozio e della variante scelta; il testo non modifica il configuratore.
