Guida in Ferro Zincato - 22x19x22 mm *
Guida Ferro zincato in ferro zincato, sezione 22 × 19 × 22 mm, per tapparelle in PVC compatibili. Lunghezza configurabile da 40 a 320 cm. Consulta sezione quotata, abbinamenti e schema di posa prima dell’ordine.
La tua configurazione
Guida Ferro zincato: sezione, abbinamenti e rilievo delle misure
La guida Ferro zincato accompagna la corsa laterale della tapparella e deve essere scelta in funzione del profilo del telo e della posa. È una guida in ferro zincato senza spazzolino secondo la scheda del negozio. La tavola del catalogo corrisponde alla sezione 22 × 19 × 22 mm e al codice della guida in ferro per PVC: non trasferire le caratteristiche di una diversa guida per tapparelle. La corretta scelta comprende anche terminale, tappi e allineamento dei due montanti, non soltanto la lunghezza del pezzo.
Apri le sezioni per consultare caratteristiche, misure e indicazioni di montaggio.
Caratteristiche
| Materiale | ferro zincato. |
|---|---|

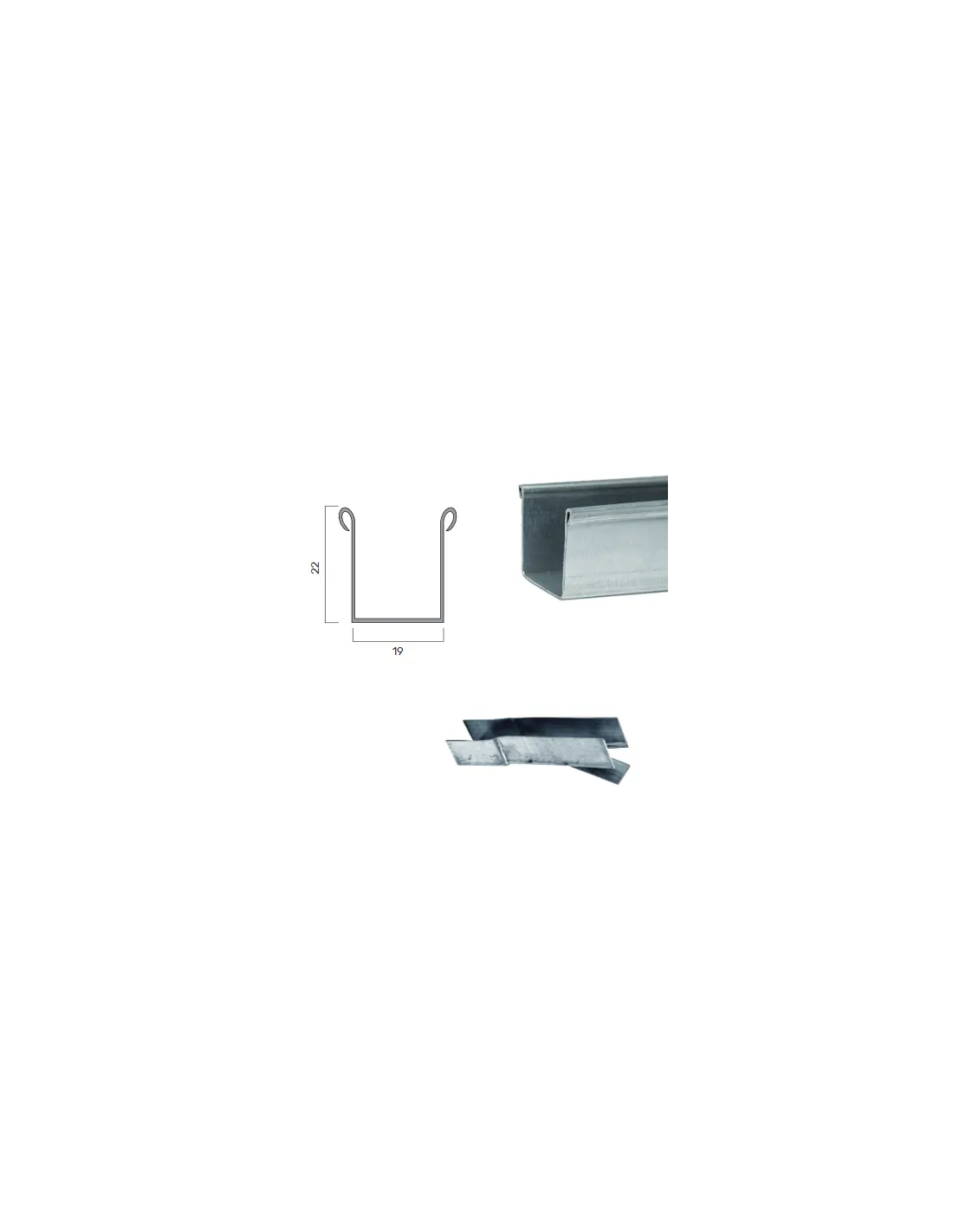

| Sezione nominale | 22 × 19 × 22 mm. |
| Spazzolino | non previsto nella guida descritta dal negozio. |
| Lunghezza nel configuratore | da 40 a 320 cm, secondo il campo mostrato dal negozio. |
| Impiego | tapparelle in PVC compatibili. |
Personalizzazione
Taglio su misura: scegli la lunghezza finita nel configuratore, dopo aver verificato il percorso della guida e l’eventuale ingresso nel cassonetto.
Lavorazioni: spacco invito, forature e accessori superiori dipendono dalla versione. Conferma quali lavorazioni sono comprese nella fornitura.
Tapparelle compatibili
| Tapparelle in PVC | guida in ferro indicata nelle tavole di Europa, Serena, Genova, Roma e Torino, oltre alla gamma rinforzata Sole, previa verifica della sezione e della variante. |
|---|---|
| Profilo Mignon | non incluso in questo abbinamento; richiede una verifica specifica del sistema compatto. |
| Controllo dell’abbinamento | guida, telo, tappi laterali e terminale devono essere compatibili insieme. Le sigle si riferiscono alle tavole della gamma verificata, non a qualsiasi prodotto con un nome simile. |
| Varianti da confermare | per Mignon, orientabili e Double Space classe 3 valgono le verifiche specifiche indicate nelle rispettive schede. |
Contenuto della confezione
Prodotto: guida nella misura e, se prevista, nella finitura selezionate.
Quantità: verifica il numero di pezzi nell’ordine; un sistema completo usa normalmente due guide laterali. Non presumere che il prezzo di una voce comprenda una coppia.
Accessori: inviti, viti, adesivi e altri elementi non sono inclusi automaticamente. Verifica la dotazione prima del montaggio.
Esclusioni: telo tapparella, rullo, cassonetto, motore e posa non sono compresi nella semplice guida.
Come prendere le misure

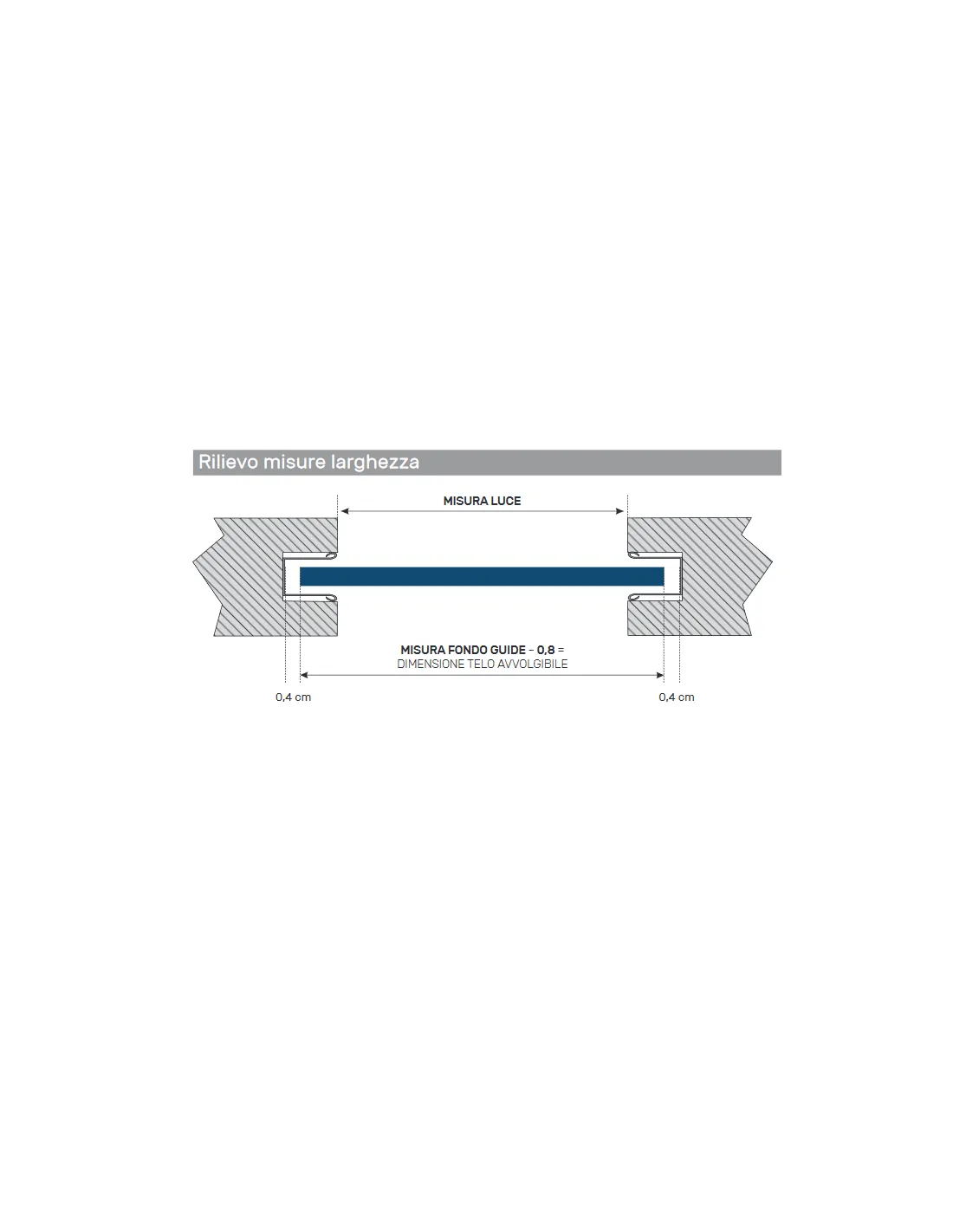

Due misure diverse: la guida si ordina per lunghezza; la tapparella per larghezza e altezza finite del telo. Le quote del disegno qui sotto servono a calcolare la larghezza del telo, non la lunghezza della guida.
Lunghezza guida: misura dalla soglia alla parte inferiore del cassonetto e verifica il tratto necessario dentro il cassonetto. Per una posa tradizionale il riferimento orientativo è altezza del vano + 10 cm; controlla spazio disponibile e invito prima del taglio.
Per lo schema illustrato: larghezza del telo = distanza fra i fondi delle guide − 0,8 cm; lo stesso disegno riporta luce + 3,4 cm per quella specifica posa.
Guide incassate e guide in luce: usa soltanto la formula associata alla posizione illustrata. La stessa sigla di guida può richiedere correzioni diverse quando cambia il montaggio.
Misura luce: distanza libera tra le spalle del vano. Misura tra i fondi guida: distanza fra i fondi dei due canali. Sono quote diverse e non possono essere scambiate nella formula.
Esempio di ordine: se il vano è alto 150 cm e la posa richiede 10 cm di ingresso nel cassonetto, la lunghezza finita della guida è 160 cm. Il telo può avere un’altezza diversa.
Controlla piombo e parallelismo, ripeti il rilievo in più punti e verifica che l’invito superiore accompagni il telo senza interferire con il rullo.
Installazione e manutenzione
Verifica il supporto, i fori previsti e la forma dell’invito. I fissaggi non devono deformare la guida o restringere la corsa del telo.
Allineamento: le guide devono essere parallele e in squadra, senza strozzature. Controlla l’imbocco nel cassonetto e prova la corsa del telo senza forzarlo.
Pulizia: rimuovi polvere e detriti dal canale. Segui le indicazioni per i materiali e gli eventuali spazzolini; evita abrasivi, solventi o lubrificanti non approvati.
Controlli: verifica periodicamente fissaggi, imbocco e scorrimento. Se il telo si blocca, individua la causa prima di continuare la manovra.
Informazioni utili
Quota nominale e spazio utile: l’ingombro esterno del profilo non coincide con il canale di scorrimento né con il gioco disponibile per il telo.
Sostituzione: controlla la sezione della vecchia guida e il fondo utile; due guide con altezza simile possono richiedere abbinamenti o misure diversi.
Telo e guida: le indicazioni di compatibilità non attribuiscono da sole una classe antieffrazione né garantiscono la compatibilità con profili di altri produttori.
Prima dell’ordine: per sedi irregolari, vecchie guide deformate o versioni non identificate, invia un disegno e fotografie della sezione.
