Guida in Alluminio A25-20X25Mm *
Guida A25 in alluminio estruso, sezione 20 × 25 mm, per nuove installazioni con profili mini compatibili. Lunghezza configurabile da 40 a 320 cm. Consulta sezione quotata, abbinamenti e schema di posa prima dell’ordine.
Inserisci la misura in cm
Seleziona il colore
La tua configurazione
Guida A25: sezione, abbinamenti e rilievo delle misure
La guida A25 accompagna la corsa laterale della tapparella e deve essere scelta in funzione del profilo del telo e della posa. La A25 appartiene alla famiglia di guide abbinata a diversi profili compatti. Non è un’alternativa universale alle guide più larghe usate sulle doghe tradizionali da 12 × 55 o 13 × 55 mm. La corretta scelta comprende anche terminale, tappi e allineamento dei due montanti, non soltanto la lunghezza del pezzo.
Apri le sezioni per consultare caratteristiche, misure e indicazioni di montaggio.
Caratteristiche
| Materiale | alluminio estruso. |
|---|---|

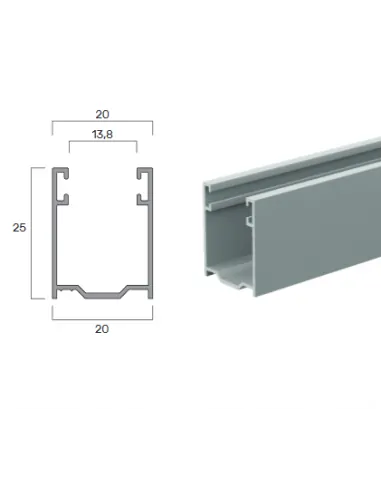

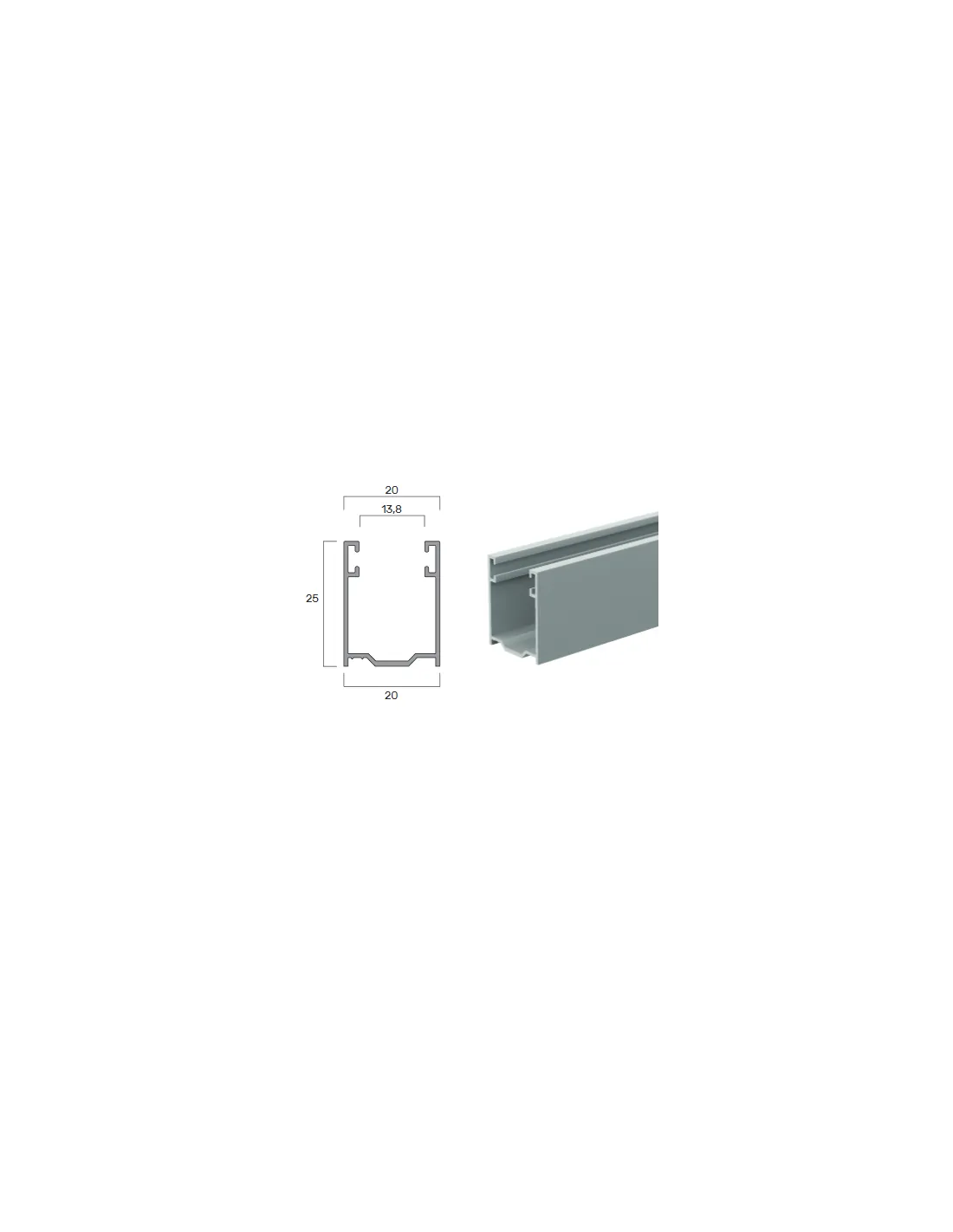

| Sezione nominale | 20 × 25 mm. |
| Spazzolino | previsto nella versione tagliata su misura descritta dal catalogo; verificare la dotazione ordinata. |
| Lunghezza nel configuratore | da 40 a 320 cm, secondo il campo mostrato dal negozio. |
| Impiego | nuove installazioni con profili mini compatibili. |
Personalizzazione
Taglio su misura: scegli la lunghezza finita nel configuratore, dopo aver verificato il percorso della guida e l’eventuale ingresso nel cassonetto.
Finiture nel negozio: Argento, Bronzo, Bianco RAL 9010 e Marrone RAL 8017. Scegli fra le voci effettivamente disponibili.
Lavorazioni: spacco invito, forature e accessori superiori dipendono dalla versione. Conferma quali lavorazioni sono comprese nella fornitura.
Tapparelle compatibili
| Tapparelle in alluminio MiniMAL microforate | MiniMAL microforata 8,5 × 16 — nuove installazioni. |
|---|---|
| Tapparelle in acciaio coibentato blindate | Acciaio mini 9 × 42 — nuove installazioni. |
| Tapparelle avvolgibili in PVC | Mignon — sezione da confermare — nuove installazioni. |
| Avvolgibili a risparmio energetico Duero | Duero 40 — nuove installazioni. |
| Tapparelle avvolgibili in alluminio coibentato | Mini 9 × 45 / piatto 8,5 × 30 — nuove installazioni. |
| Controllo dell’abbinamento | guida, telo, tappi laterali e terminale devono essere compatibili insieme. Le sigle si riferiscono alle tavole della gamma verificata, non a qualsiasi prodotto con un nome simile. |
| Varianti da confermare | per Mignon, orientabili e Double Space classe 3 valgono le verifiche specifiche indicate nelle rispettive schede. |
Contenuto della confezione
Prodotto: guida nella misura e, se prevista, nella finitura selezionate.
Quantità: verifica il numero di pezzi nell’ordine; un sistema completo usa normalmente due guide laterali. Non presumere che il prezzo di una voce comprenda una coppia.
Accessori: inviti, viti, adesivi e altri elementi non sono inclusi automaticamente. Verifica la dotazione prima del montaggio.
Esclusioni: telo tapparella, rullo, cassonetto, motore e posa non sono compresi nella semplice guida.
Come prendere le misure
Due misure diverse: la guida si ordina per lunghezza; la tapparella per larghezza e altezza finite del telo. Le quote del disegno qui sotto servono a calcolare la larghezza del telo, non la lunghezza della guida.
Lunghezza guida: misura dalla soglia alla parte inferiore del cassonetto e verifica il tratto necessario dentro il cassonetto. Per una posa tradizionale il riferimento orientativo è altezza del vano + 10 cm; controlla spazio disponibile e invito prima del taglio.

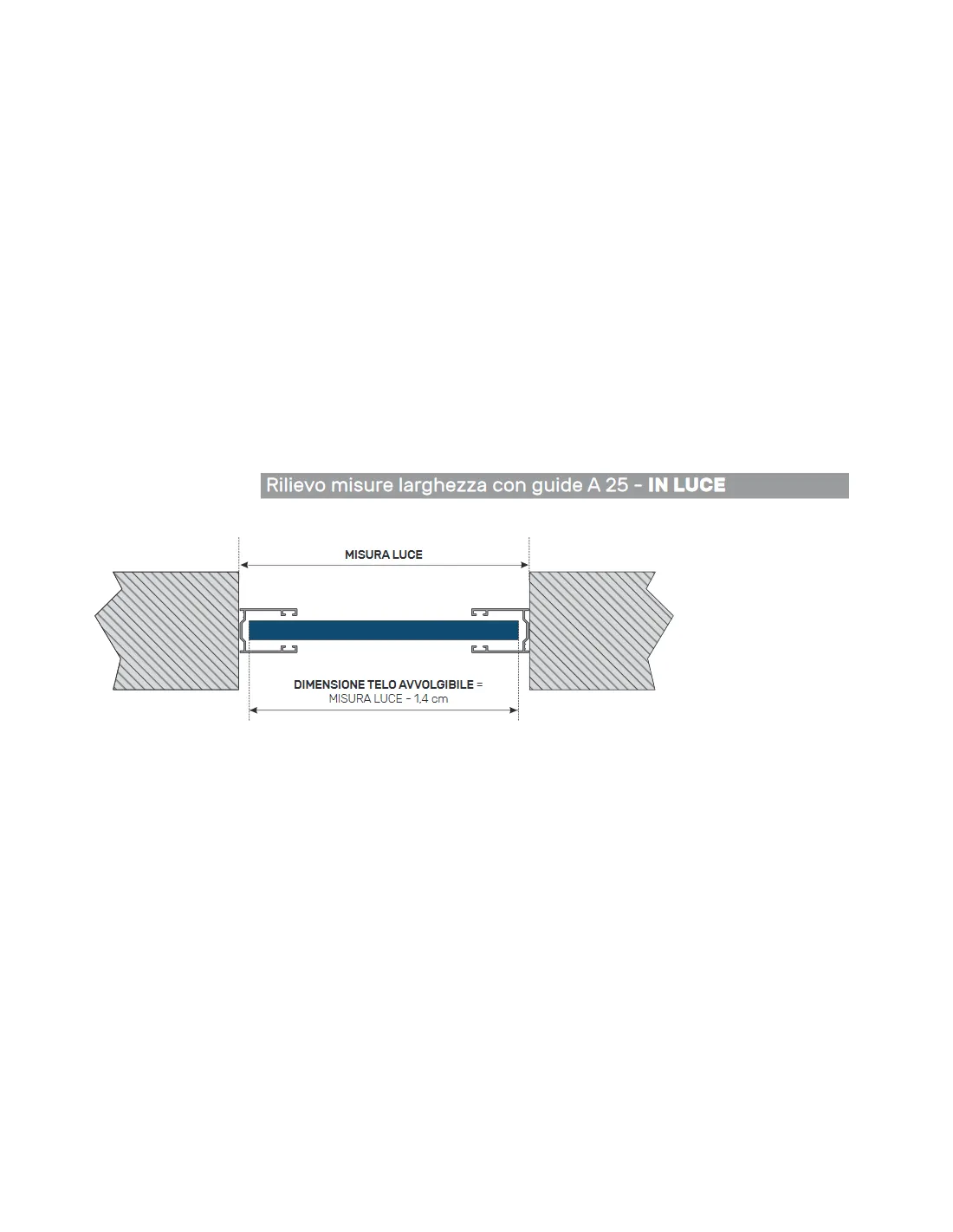

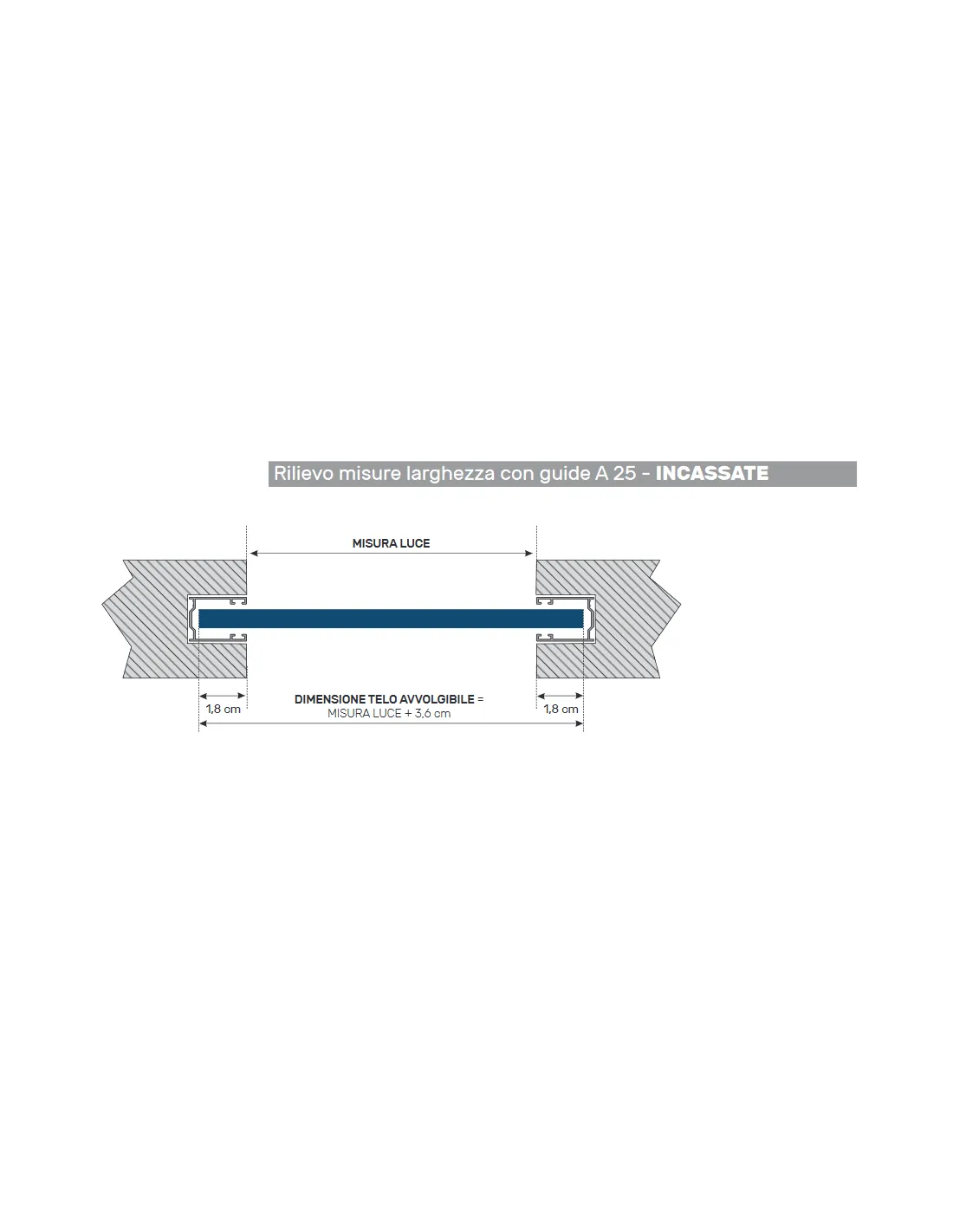

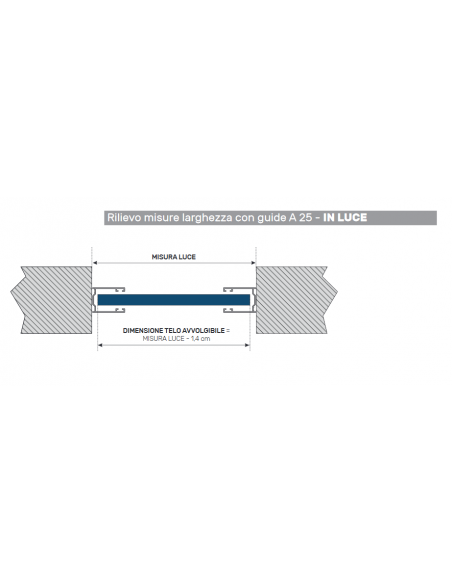

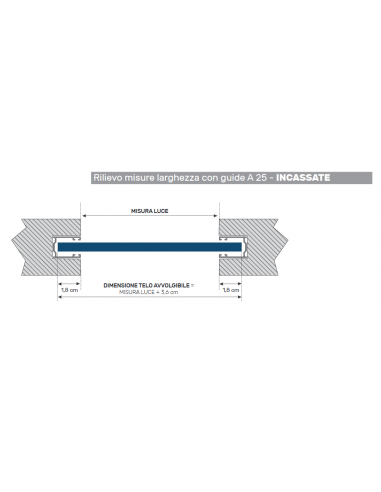

Per gli schemi illustrati: posa incassata, larghezza del telo = luce + 3,6 cm; posa in luce, larghezza del telo = luce − 1,4 cm.
Guide incassate e guide in luce: usa soltanto la formula associata alla posizione illustrata. La stessa sigla di guida può richiedere correzioni diverse quando cambia il montaggio.
Misura luce: distanza libera tra le spalle del vano. Misura tra i fondi guida: distanza fra i fondi dei due canali. Sono quote diverse e non possono essere scambiate nella formula.
Esempio di ordine: se il vano è alto 150 cm e la posa richiede 10 cm di ingresso nel cassonetto, la lunghezza finita della guida è 160 cm. Il telo può avere un’altezza diversa.
Controlla piombo e parallelismo, ripeti il rilievo in più punti e verifica che l’invito superiore accompagni il telo senza interferire con il rullo.
Installazione e manutenzione
Il produttore indica viti a testa svasata che non sporgano dall’alloggio, così da lasciare libera la corsa della tapparella.
Allineamento: le guide devono essere parallele e in squadra, senza strozzature. Controlla l’imbocco nel cassonetto e prova la corsa del telo senza forzarlo.
Pulizia: rimuovi polvere e detriti dal canale. Segui le indicazioni per i materiali e gli eventuali spazzolini; evita abrasivi, solventi o lubrificanti non approvati.
Controlli: verifica periodicamente fissaggi, imbocco e scorrimento. Se il telo si blocca, individua la causa prima di continuare la manovra.
Informazioni utili
Quota nominale e spazio utile: l’ingombro esterno del profilo non coincide con il canale di scorrimento né con il gioco disponibile per il telo.
Sostituzione: controlla la sezione della vecchia guida e il fondo utile; due guide con altezza simile possono richiedere abbinamenti o misure diversi.
Telo e guida: le indicazioni di compatibilità non attribuiscono da sole una classe antieffrazione né garantiscono la compatibilità con profili di altri produttori.
Prima dell’ordine: per sedi irregolari, vecchie guide deformate o versioni non identificate, invia un disegno e fotografie della sezione.
